Měření a kontrola

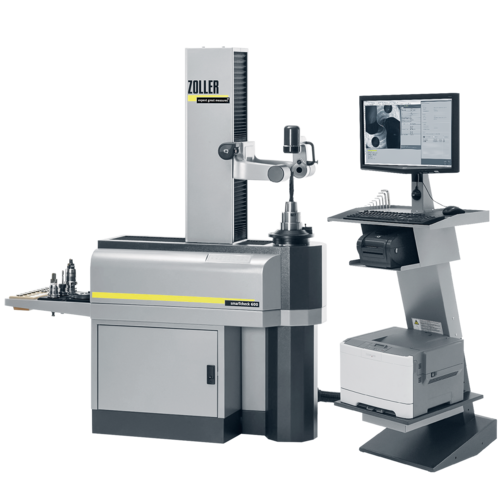

»smarTcheck«

Univerzální měření a kontrola nástrojů
Řada přístrojů »smarTcheck« je určena pro automatické proměření vnější kontury nástrojů a proměření radiální i axiální geometrie. Inspekce nástroje umožňuje kontrolu řezných nástrojů pomocí průsvitové i násvitové kamery. Všechny změřené výsledky lze uložit nebo vytisknout na protokol, který lze individuálně dle potřeby přizpůsobit. Přístroj »smarTcheck« je vybaven výklopným ramenem s kamerou, která umožňuje proměření řezné geometrie nástroje v násvitu. Přístroj je určen pro výrobce nástrojů, ostřírny nebo například pro vstupní kontrolu kvality.
»smarTcheck«

»genius«

Kompletně automatická kontrola řezné geometrie nástroje
Univerzální měřicí přístroj »genius« byl vyvinut ve spolupráci s předními výrobci brusek speciálně pro automatickou kontrolu geometrie řezných nástrojů. Pomocí násvitové a průsvitové kamery stroj rychle, jednoduše, plně automaticky a s µ-přesností proměří více jak 40 parametrů nástroje. Všechny parametry jsou detailně zdokumentovány na protokolech. O měření se stará pět CNC řízených os. Pro malé nástroje o průměru menším jak 0,1 mm byl speciálně vyvinut stroj s mikro-kamerou. I takto malé nástroje lze pomocí kamery s 500 násobným zvětšením bez problémů plně automaticky měřit a kontrolovat. Změřená data lze přenést do řídicího systému brusky.

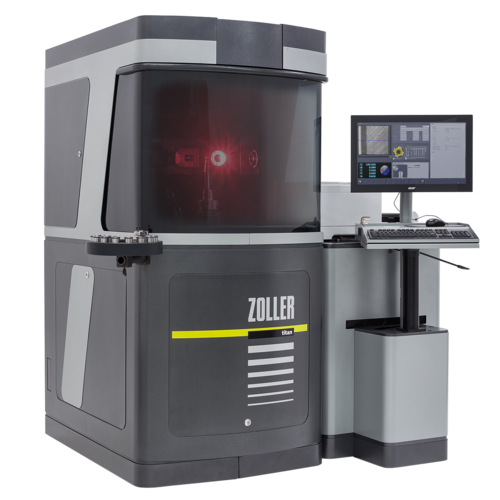

»titan«

Bezkonkurenčně flexibilní a precizní měření nástrojů
Multisenzorová optika nabízí zcela nové možnosti měření a kontroly nástrojů. Díky speciálnímu uložení je tělo přístroje zcela oddělené od okolních vlivů, jako jsou otřesy a vibrace, což výrazně zvyšuje přesnost měření. Další opce, jako je protihrot nebo plně automatické měření a vyhodnocení průběhu rektifikace řezné hrany dělají z tohoto přístroje opravdu flexibilní zařízení.
prospekt »genius« DE, strana 26-29prospekt »genius« EN, strana 26-29

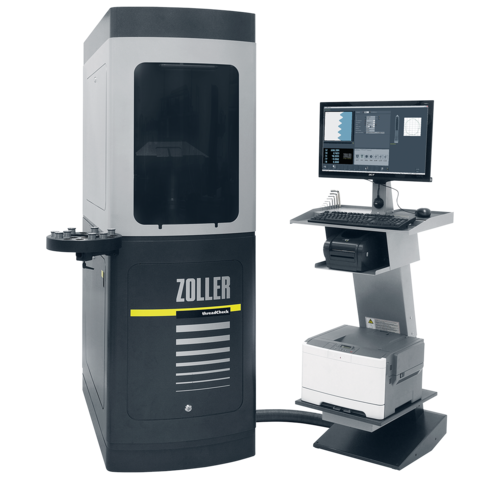

»threadCheck«

Expert na měření závitových nástrojů
Přístroj nabízí všechny vlastnosti a výhody přístroje »genius« a díky 6. CNC výklopné ose umožňuje eliminaci úhlu stoupání závitu.
prospekt »genius« DE, strana 30-33prospekt »genius« EN, strana 30-33

»hobCheck«

Kompletní proměření odvalovacích fréz
Přístroj »hobCheck« otvírá dosud nepoznané možnosti pro plně automatické a efektivní kompletní proměření odvalovacích fréz. Pomocí technologie zpracování obrazu průsvitové a násvitové kamery kombinované s měřícím dotykem můžete nyní změřit více než 15 parametrů (profil zubu, obvodové házení, dělení atd.), které udává norma DIN 3968. Vyhodnocení přes 200 naměřených hodnot, zařazení do tříd přesnosti a grafické znázornění protokolu – to vše plně automaticky v šesti CNC osách. Zárukou nezkresleného měření tvaru zubu je výklopné rameno optiky. S přístrojem »hobCheck« profitujete z přesného a hospodárného měření komplexních a cenově nákladných nástrojů.
»hobCheck«

»pomBasic«

Rychlá kontrola řezné geometrie
Přístroj ZOLLER »pomBasic« je vodný pro měření a kontrolu řezné geometrie vrtáků, fréz a záhlubníků v násvitu – a to přímo ve výrobním procesu. Kompaktní a univerzální. Díky těmto vlastnostem může být »pomBasic« využit jak v klimatizované kontrolní místnosti, tak i na příjmu zboží nebo přímo v ostřírně u brusek. Díky přístroji »pomBasic« nabízí nyní ZOLLER kompaktní řešení pro univerzální kontrolu nástrojů. Je to ideální přístroj do výroby, přímo vedle CNC brusky: položíte nástroj, najedete optikou, změříte a případně vytisknete protokol. To vše naprosto rychle a jednoduše. Automatické rozpoznání břitu pro co nejvyšší přesnost, asistent popisující každý následující krok měření a protokoly – to vše jediným stisknutím tlačítka.

»pomBasic micro«

Rychlá kontrola řezné geometrie mikro-nástrojů
Přístroj ZOLLER »pomBasic micro« je vodný pro měření a kontrolu mikrogeometrií. Velké zvětšení umožňuje precizní měření a kontrolu.

»pomSkpGo«

Měření rektifikace řezné hrany
Mobilní, rychlý a přesný. Tři slova plně vystihující přístroj »pomSkpGo«, který je určen pro měření rektifiakce řezné hrany. Základní tělo z karbonu umožňuje jednoduché mobilní použití a díky tuhé konstrukci také vysokou přesnost měření. Samozřejmostí je jednoduchá obslužnost softwaru, takže s přístrojem může pracovat i nezaškolený personál. To vše ve spojení s univerzálními upínacími přípravky pro osové nástroje nebo vyměnitelné břitové destičky. Sensory s vysokým rozlišením a live-view jsou základním předpokladem pro dokonalé výsledky měření.
»pomSkpGo«

»mμFocus«

Přesné měření rektifikace řezné hrany a kvality povrchu
Přístroj pro měření a vyhodnocení drsnosti povrchu a rektifikace řezné hrany. Měření rádiusů hrany od 0,003 mm. Stolní provedení určené přímo do výrobního procesu, přímo ke strojům nebo na výstupní kontrolu.
prospekt »mμFocus« DE

»sawCheck«

Precizní měření pilových kotoučů
Jednoduchá, rychlá a přesná kompletní kontrola pilových kotoučů. Druhá kamera pro měření úhlů řezného zubu, dotyková sonda na měření házení.

Zajímají vás přístroje pro měření a kontrolu? Kontaktujte nás.

Využijte našeho odborného zázemí a zkušeností. Firma ZOLLER je celosvětová jednička působící na českém a slovenském trhu již od roku 1992.
